Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeMar 9 Mar 2021 - 22:29

J'ai acheté une pâte sur mecatechnic,  Passage en 1600  - Page 5 20210310
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeMar 9 Mar 2021 - 22:30

Tu me la déconseille pour mes carters ?
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeMar 9 Mar 2021 - 22:39

Celle ci ira bien pour les embases de cylindres
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeMar 9 Mar 2021 - 22:56

Ok merci , je l'oublie pour les carters elle servira pour ça
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 14:38

Bo joir a tous, ça avance ca avance , j' ai commencé a regarder mes coussinets AAC et vilbrequin, donc pour savoir si je dois les changer je dois prendre les côtes d'origines ( épaisseur ? Larguer ? ) et comparer avec les côtes de mes coussinets actuels ? C'est bien ça ? Merci
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 16:13

Pas tout à fait !
Avant de commander les coussinets il faut dans un premier temps contrôler les cotes du bloc , du vilebrequin et le diamètre des paliers de l'arbre à cames .
En fonction des cotes relevées , il faudra passer par la case "rectification" .
Ce n'est que lorsque tout ces éléments seront aux bonnes cotes que tu pourra commander tes coussinets .
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 16:37

Merci , en fait je comprend le principe mais techniquement par exemple quand j'ai un palier de cam dans les mains je mesure l'épaisseur/ largeur ? Ensuite je mesure ecartement et largeur dur le bloc et diamètre de l'aac ?
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 17:48

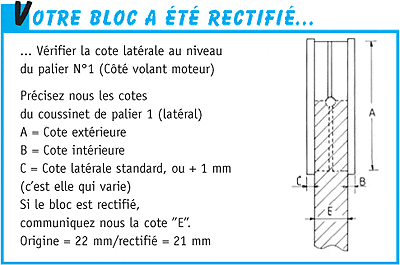

Pour les coussinets de vilo , tu peux mesurer comme suis :

Passage en 1600  - Page 5 Coussi10

Mais sans contrôle précis de tout tes éléments ,tu n'aura pas une révision moteur optimum .
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 18:02

Merci j'y vois plus claire , ensuite je compare donc avec les côtes rta, par exemple si j'ai une cote rta à 65 et une côte de mon palier a 64.9 je rectifie avec un coussinet a 0.10 , ( si je comprend bien ....
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 18:31

Toutes les cotes de rectifications vont de 0.25 en 0.25 mm
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 11 Mar 2021 - 18:58

Ok merci beaucoup de prendre le temps , j'ai bien avancé grâce a tes infos 👍👍👍😉
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeVen 12 Mar 2021 - 7:24

Bonjour vwoldbeetle,  connais tu ça ? Penses tu que je peux l'utiliser pour les mesures de jeux ? Ce serait peut-être plus simple pour éviter les erreur vu que c'est une 1ère pour  moi ?Passage en 1600  - Page 5 Screen11
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeVen 12 Mar 2021 - 16:07

Le plastigage est un très bon moyen de contrôler certains jeux ( par exemple pour certain coussinets dont les cotes ne sont pas toujours parfaites), mais inutile dans ton cas .
Un pied à coulisse te permettra de t'en sortir si tes éléments sont en bon état mais ne te permettra pas de mesurer les derniers centièmes qui feront que tu es dans ou hors tolérances constructeur .
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeVen 12 Mar 2021 - 18:21

Ok je comprend, j'ai sorti le pied à coulisse digital  demain je m'y met , merci a toi,
Juste une petite question pour ma curiosité,
Sur les paliers il y a donc des coussinets, comment les paliers s'usent puisqu'ils sont protégés par des coussinets fixes , pourquoi le jeu se Crée les paliers non sur les coussinets ??
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeVen 12 Mar 2021 - 19:21

Le coussinet est composé de plusieurs couches de matériaux résistants à la friction .
En plus , il y a le film d'huile qui les protèges .
L'huile arrive par le dos du coussinet : si les cotes du bloc sont hors tolérance , il y a une "fuite" et donc une lubrification de moins bonne qualité .
Ce qui accélère l'usure .
Nos blocs sont en alliage de magnésium , qui est un matériaux "tendre" ,qui se "tasse" sous les contraintes mécanique .
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeVen 12 Mar 2021 - 20:10

Merci , je comprend mieux au moins la j'ai fait le tours , je suis du genre " faut que je comprenne sinon ça m'énerve !😂😂😉😉👍
A travers tes infos et les nombreux sujet et rta qui sont.devenu un peu mes livres de chevet ces derniers temps j'apprends beaucoup de trucs hyper intéressants c'était aussi le but en achetant ma KG il.y a 10 ans ( jai refait le sellerie, des nuits a coudre !! 😂) et la peinture😉 des après midis a pistoleter des vieilles tôles pour comprendre et arriver au résultat avant de me lancer . Je crois que j'aime souffrir 😉, merci en tous cas 👍
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeSam 13 Mar 2021 - 15:04

Bonjour , c'est à croire que ce bas moteur n'a jamais tourné,  je suis aux cotes RTA sur tous les paliers Passage en 1600  - Page 5 20210312
Passage en 1600  - Page 5 20210311
Passage en 1600  - Page 5 20210313
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeSam 13 Mar 2021 - 17:13

Même si les mesures au pied à coulisse ne sont pas des plus précises , elles permettent de constater que tes éléments sont encore aux cotes standard .
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeSam 13 Mar 2021 - 18:12

Oui je suis rassuré pour pouvoir continuer, ce n'est pas sur la photo mais mes palier 2 et 3 sont a 65.04 ,encore un grand merci a toi
( oups j'ai peut-être posté mes photos n'importe comment non ?) gneu
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeDim 14 Mar 2021 - 20:06

Doucement mais sûrement Passage en 1600  - Page 5 20210314
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeMer 17 Mar 2021 - 22:38

Bonjour a tous , une petite question , en ouvrant mes carters et en déposant l'arbre d'entraîneur d allumage je n'ai aucun souvenirs d'avoir vu 1 ou 2 rondelles sous pignons , en regardant la rta on voit 1 rondelle , donc j'imagine que c'est une rondelle manquante dans mon moulin , sont elles indispensables ? Si oui il.en faut 1 ou 2 ? Merci à vous
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 18 Mar 2021 - 6:38

Il est très important que les rondelles soient présentes , sous peine de voir le pignon se transformer en "fraise" et usiner le carter .
Voici le tableau qui te permettra de retrouver les bonnes cales :

Passage en 1600  - Page 5 Pignon10
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 18 Mar 2021 - 6:44

C'est top merci ! Mais où as tu ces plans ? Il ne font pas parti de la rta
Revenir en haut Aller en bas
vwoldbeetle
Karmanniak mordu
Karmanniak mordu
vwoldbeetle


Messages : 847
Date d'inscription : 30/07/2010
Localisation : Rennes (Bourgbarré 35)

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 18 Mar 2021 - 6:49

Ils font parti du manuel d'atelier original .
Beaucoup plus clair et précis que la RTA .
Revenir en haut Aller en bas
Trachemy
Karmanniak mordu
Karmanniak mordu
Trachemy


Messages : 602
Date d'inscription : 01/11/2011
Age : 53

Passage en 1600  - Page 5 Empty
MessageSujet: Re: Passage en 1600    Passage en 1600  - Page 5 Icon_minitimeJeu 18 Mar 2021 - 6:58

Si c'est introuvable garde le précieusement
Revenir en haut Aller en bas
