 Restauration d'un KG 69

Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 26 Nov 2007 - 10:37

Je vous présente la restauration de mon KG



C’est un véhicule que j’ai acheté en 2003 à Roanne. L’ancien propriétaire est l’un des anciens secrétaires du VW Vintage Club de France. Au milieu d’un collection de VW impressionnante, ce KG était un peu le véhicule de trop dont le propriétaire ne pouvait (ou ne voulait) plus s’occupé.



C’est un des derniers modèles 69 avec les clignos en forme d’obus. Sa livrée était rouge cerise (L 554) et il était équipé d’un 1300 DA (et non d’un 1500) généreusement offert par une 1302.



De son historique, je ne sais pas grand-chose à part qu’il était auparavant stationné dans le sud Ouest et qu’il avait fait l’objet d’une restauration sommaire.



J’en ai profité quelques temps avant que quelques signes de vieillissement (cloques sous la peinture, étriers bloqués) et que les traces de fibres visibles me décident d’entamer la restauration de l’engin.



La première étape intéresse le moteur. Sur la base d’un bloc neuf et de quelques éléments récupérés sur un bloc H (vilebrequin, volant moteur, bielles, pompe à essence, allumeur), un 1500 est monté. Les culasses quasi neuves viennent de Suisse. Le carbu 30 pict 1 est NOS et vient d’Allemagne. Les chemises, pistons, arbre à cames et poussoirs sont neufs. Après quelques problèmes de calage (toujours vérifier les côtes des blocs neufs…), le moteur pousse son premier cri de douleur en février dernier.



Ensuite vient le dépouillement de la bête. Un démontage sans trop de difficulté qui révèle une première surprise, la teinte d’origine du KG est orange (L11K Coucher de soleil).

Restauration d'un KG 69 Dsc00311



D'ailleurs, si vous avez des photos de KG avec cette teinte, cela m'intéresse.



Deuxième surprise, l'engin porte des signes évidents et importants de choc à l'avant gauche...
Revenir en haut Aller en bas
VDR
Administrateur
Administrateur
VDR

Messages : 6827
Date d'inscription : 15/10/2007
Age : 41
Localisation : Lorrifornia

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 26 Nov 2007 - 12:09

Je te souhaite de mener à bien ton projet.

C'est en effet un modèle interressant (comme tous les KG en fait!) car il a les clignos obus.

A priori, à la lecture de ton post, tu prépares une restauration comme à l'origine, non?

As tu d'autres photos (extérieur, quand tu roulais avec etc...)?

_________________
FKG CREATOR - (O=i=O) - GSR MEMBER
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/vdr-t15.htm http://forumkarmannghia.forum-actif.net
kg58
Karmanniak confirmé
Karmanniak confirmé
kg58

Messages : 477
Date d'inscription : 24/11/2007
Age : 54
Localisation : trazegnies en belgique

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 26 Nov 2007 - 12:44

ton volant n'est pas d'origine Laughing
à moins que ce soit un petri d'epoque Laughing
trève de rigolade
je te souhaite une bonne restauration d'autant plus qu'il parait sain !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.coxlessinoise.be/phpBB2/index.php
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: la suite   Restauration d'un KG 69 Icon_minitimeJeu 29 Nov 2007 - 13:17

Bonjour à tous

Comment ça le volant n'est pas d'origine !!! (on m'aurait menti ????)

Voici la suite de la restauration...

Je vous propose d'attaquer le coté droit de la bête...

Le tour de phare est piqué et le bol bien attaqué.... Un grand classique du genre

Restauration d'un KG 69 Img01510

Restauration d'un KG 69 Img00510

La prise d'air est dans un état moyen... On vire tout...

Restauration d'un KG 69 Dsc00319

Le dessous de la boite à air est percé....c'est découpé....

Restauration d'un KG 69 Dsc00320

L'arche de l'aile avant, le pied de porte le longeron tout est ok...

Restauration d'un KG 69 Dsc00322

Restauration d'un KG 69 Dsc00321

Restauration d'un KG 69 Dsc00324

La fermeture de longeron et le bas de caisse sont percés...

Restauration d'un KG 69 Img01310

Vous connaissez la sentence...

Restauration d'un KG 69 Dsc00325

Restauration d'un KG 69 Dsc00326

Le retour de l'aile arrière est mangé aussi...

Restauration d'un KG 69 Img00610

Toujours et encore, on découpe...

Restauration d'un KG 69 Dsc00327

Le support de pare-choc est également à revoir...

Le KG est déjà plus léger, mais ce n'est que le début car le côté gauche n'est pas vraiment aussi charmant... à suivre....




Dernière édition par asko_2001 le Jeu 2 Sep 2010 - 7:54, édité 1 fois
Revenir en haut Aller en bas
karmann17
Karmanniak à fond
Karmanniak à fond
karmann17

Messages : 1206
Date d'inscription : 16/10/2007
Age : 45
Localisation : la rochelle

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeJeu 29 Nov 2007 - 15:12

courage, courage, la plupart des "bêtes à concours" sont passées par là.
As tu des photos de ta rencontre avec ce projet?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.flat4ever.com/karmann17/
VDR
Administrateur
Administrateur
VDR

Messages : 6827
Date d'inscription : 15/10/2007
Age : 41
Localisation : Lorrifornia

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeJeu 29 Nov 2007 - 15:20

Comme quoi même sous une peinture apparemment saine, on trouve des surprises...

Remarque, ce n'est presque pas surprenant...mais c'est fou ce qu'un KG peut présenter comme faiblesses!

Oui, courage, courage!!!

_________________
FKG CREATOR - (O=i=O) - GSR MEMBER
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/vdr-t15.htm http://forumkarmannghia.forum-actif.net
nova70
Karmanniak assidu
Karmanniak assidu
nova70

Messages : 123
Date d'inscription : 20/11/2007
Age : 52
Localisation : itteville 91760

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeJeu 29 Nov 2007 - 17:14

salut asko 2001

bon courage a toi pour la restauration et merci pour les photos

cela va me servir lors pour la testauration de ma 1962 ,car moi aussi j'ai
beaucoups de toleries a changées.

a+ farao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred
Karmanniak débutant
Karmanniak débutant


Messages : 10
Date d'inscription : 07/11/2007
Age : 39
Localisation : anould 88

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeVen 30 Nov 2007 - 11:50

salut,
le mien a 1 ans de plus mais il es un peu plus pourri...
j'en suis a plus de 50 pieces de tole resouder dessus et il m'en
reste encore pas mal.
bon courage pour ta resto.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://karman885.tchatcheblog.com
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: La suite   Restauration d'un KG 69 Icon_minitimeLun 3 Déc 2007 - 14:20

Bonjour à tous

Voici la suite de la restauration. Nous passons du côté gauche

Plusieurs indices nous laissent présager que le plus gros du travail se trouve de ce côté

Jeux de 7 erreurs...

Comparez le pied de porte gauche avec le droit

Restauration d'un KG 69 Dsc00328

Restauration d'un KG 69 Dsc00329

Le longeron est moins frais...

Restauration d'un KG 69 Img01110

Le diagnostic du carrossier est que le véhicule a eu un choc assez violent à l'avant gauche.... qui a été très mal réparé

Du coup, les classiques sont là...
Tour de phare, bols, prise d'air, pied de porte, longeron, et retour d'aile arrière...

Restauration d'un KG 69 Img00911

Restauration d'un KG 69 Img02510

Restauration d'un KG 69 Img00810

Restauration d'un KG 69 Img02510

Restauration d'un KG 69 Img01611

Restauration d'un KG 69 Img01210

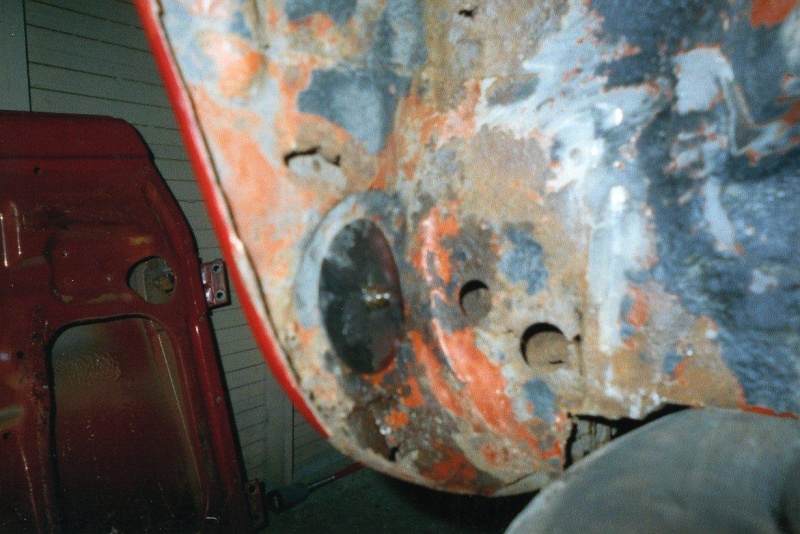

Mais en plus la boite à air est vrillée et colmatée de mastique, la contre aile et l'aile ne sont pas en meilleure forme...

Restauration d'un KG 69 Img02710

Restauration d'un KG 69 Img02210

Restauration d'un KG 69 Img02810

Du coup vous connaissez le tarif, on découpe... à suivre


Dernière édition par asko_2001 le Jeu 2 Sep 2010 - 7:55, édité 1 fois
Revenir en haut Aller en bas
La Guêpe.
Karmanniak confirmé
Karmanniak confirmé
La Guêpe.

Messages : 422
Date d'inscription : 12/11/2007
Age : 47
Localisation : ANNECY.

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 3 Déc 2007 - 15:31

Je vois que le tien à les mêmes symptome que mon 67. Bon courage pour le tôlerie, car sur un KG avec toutes ces doublures c'est quand même un peu plus compliqué que sur une Cox.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://selleriegomez.com/
VDR
Administrateur
Administrateur
VDR

Messages : 6827
Date d'inscription : 15/10/2007
Age : 41
Localisation : Lorrifornia

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 3 Déc 2007 - 15:40

En effet c'est un véritable puzzle!!!geek

J'ai des schémas montrant les sections d'assemblage, je scanne ça et le poste bientôt!

_________________
FKG CREATOR - (O=i=O) - GSR MEMBER
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/vdr-t15.htm http://forumkarmannghia.forum-actif.net
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 3 Déc 2007 - 17:32

Merci de tous vos encouragements...

Concernant les photos lors de ma rencontre avec ma KGette, je n'en ai plus car les quelques photos numériques en ma possesion ont malheureusement fricotées avec des virus informatiques...

Pour le style, je m'oriente vers un style old school, couleur d'origine (qui reste à choisir), léger decrantage et jantes de type Sprint Star

En gros, un projet qui devrait ressembler à ça à part sans doute la couleur...
Credit photo à l'auteur (je pense que c'est Olive sur le site Karmann en Montagne)

Restauration d'un KG 69 Dyn00510
Revenir en haut Aller en bas
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeMer 5 Déc 2007 - 8:43

Je vous propose de la suite de "découpe à la disqueuse"

D'abord la boite à air...

Restauration d'un KG 69 Img02610

Pas belle la boite, toute pliée et toute mastiquée

Restauration d'un KG 69 Dsc00330

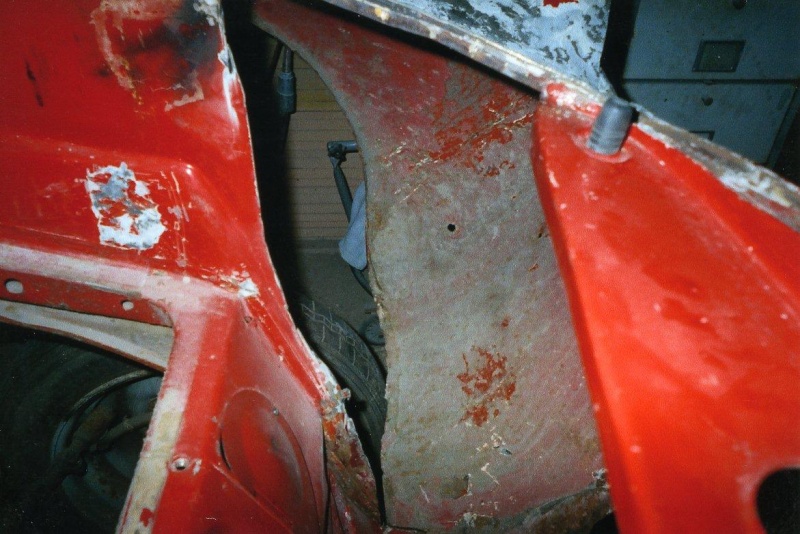

Puis la contre aile est découpée....

Restauration d'un KG 69 Img02310

L'aile avant est jugée bien malade, couverte de 1cm de mastique (elle a été restaurée par un platrier !?) et loin d'être à sa place. Pour pouvoir verriner le bloc avant et réaligner le coté gauche sur le coté droit, il est décidé de dégrafer l'aile et de la remplacer...
Au passage, notez le look scarface de la face avant, coté gauche, deux vilaines balafres barrent la prise d'air, et la tôle à quelques verrues...

Restauration d'un KG 69 Dsc00332

Restauration d'un KG 69 Dsc00333

Le fond de jupe est également à changer et à réaligner avec l'ensemble

Restauration d'un KG 69 Dsc00334

A suivre le "longeron est malade..."


Dernière édition par le Jeu 6 Déc 2007 - 12:45, édité 1 fois
Revenir en haut Aller en bas
elviscox54
Administrateur
Administrateur
elviscox54

Messages : 2771
Date d'inscription : 15/10/2007
Age : 36
Localisation : Vallis-Elimberri

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeMer 5 Déc 2007 - 13:27

Que de taf!!!!

Vive la disqueuse!! Ca ne laisse rien de bon pour mon kg, car il ne dois pas être en meilleure forme.

Bon courage!

_________________
Restauration d'un KG 69 595471
Sans ESP la glisse est plus folle!!!!

Être visible c'est bien. Voir c'est mieux Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/elviscox54-t6.htm http://forumkarmannghia.forum-actif.net/presentation-de-vos-vehicules-f3/karmann-de-1959-d-origine-allemande-t22.htm
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeJeu 6 Déc 2007 - 12:37

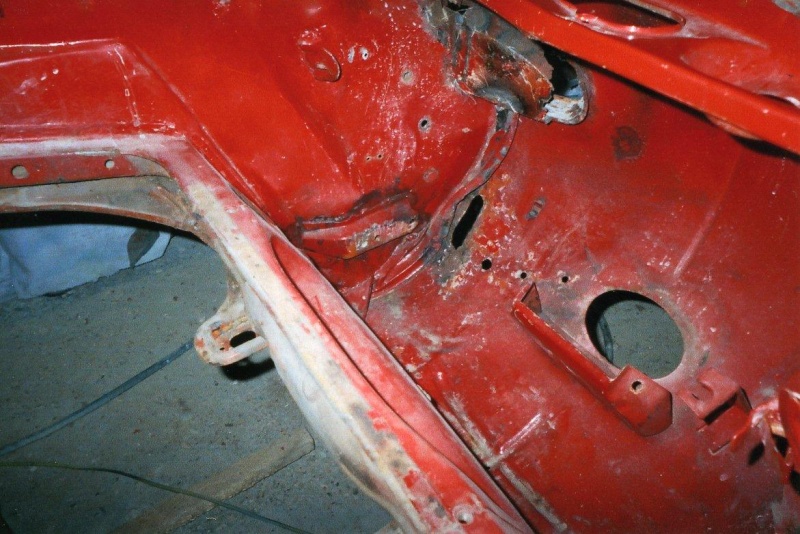

Le longeron est malade.... après avoir rétirer les bas de caisse voici ce que l'on découvre...

Restauration d'un KG 69 Dsc00335

Restauration d'un KG 69 Img02111

Restauration d'un KG 69 Img01910

Restauration d'un KG 69 Img02010

Et l'aile arrière est pas en meilleure état (bas de caisse et support de pare choc...)

Restauration d'un KG 69 Dsc00336

Restauration d'un KG 69 Dsc00337

Restauration d'un KG 69 Dsc00338

Restauration d'un KG 69 Img01810

Anatomie d'un KG, entre poussières de rouille et les heures de carosserie à prévoir, il faut vraiment tenir bon pour venir à bout d'une resto... Heureusement le plus dur est passé et on va pouvoir maintenant envisager les greffes de tôles et la reconstruction esthétique de l'engin (a suivre...)
Revenir en haut Aller en bas
elviscox54
Administrateur
Administrateur
elviscox54

Messages : 2771
Date d'inscription : 15/10/2007
Age : 36
Localisation : Vallis-Elimberri

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeJeu 6 Déc 2007 - 13:49

Pense a ressouder quelques pièces avant de continuer à découper. Car tu risque d'avoir une mauvaise surprise. lol! Un Karmann plié en 2 ou plus gneu

_________________
Restauration d'un KG 69 595471
Sans ESP la glisse est plus folle!!!!

Être visible c'est bien. Voir c'est mieux Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/elviscox54-t6.htm http://forumkarmannghia.forum-actif.net/presentation-de-vos-vehicules-f3/karmann-de-1959-d-origine-allemande-t22.htm
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeJeu 6 Déc 2007 - 14:21

Oui oui !!! là on touche plus à rien et on se dépêche de ressouder même si les longerons sont encore assez solides pour tenir la structure... Mais c'est clair que là il y beaucoup de vide... j'en ai même le vertige...

D'ailleurs voilà un greffon qui va bientôt rejoindre sa place...

Une jolie aile NOS venue tout récemment d'Allemagne moyennant moultes euros

Restauration d'un KG 69 Dsc00110

Certificats d'origine

Restauration d'un KG 69 Dsc00111

Restauration d'un KG 69 Dsc00112


Dernière édition par asko_2001 le Sam 4 Sep 2010 - 16:52, édité 1 fois
Revenir en haut Aller en bas
elviscox54
Administrateur
Administrateur
elviscox54

Messages : 2771
Date d'inscription : 15/10/2007
Age : 36
Localisation : Vallis-Elimberri

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeSam 8 Déc 2007 - 8:02

La partie traitant du sablage et de l'étain a été déplacé dans la partie Technique/Carrosserie

SEBB a écrit:
Hi,
Tu ne prévois pas un sablage de l'ensemble? Cela te permetterait de partir sur une base saine, même aux endroits cachés pour ensuite la traiter comme il ce doit pour une bonne tenu dans le temps.
C'est juste mon point de vue cyclops

Bon courage et bravo de redonner vie à cette auto Wink


@+ SEBB

asko_2001 a écrit:
Salut

Débat qui reste à trancher... Mais j'ai déjà lu sur d'autres forums que certain déconseille le sablage des KG car beaucoup de finitions à l'étain étaient réalisées en usine . Le sablage aurait tendance à "retirer" ces couches d'étain..
Pour mon cas, malgré les travaux j'estime avoir un véhicule relativement sain par rapport à d'autres. Tous les bas de caisse sur au moins 20 cm ont été découpés et tous les passages de roue et autres "basses toles" seront systématiquement brossés ou changés.
Si vous avez des avis sur la question je suis preneur...

_________________
Restauration d'un KG 69 595471
Sans ESP la glisse est plus folle!!!!

Être visible c'est bien. Voir c'est mieux Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/elviscox54-t6.htm http://forumkarmannghia.forum-actif.net/presentation-de-vos-vehicules-f3/karmann-de-1959-d-origine-allemande-t22.htm
fred
Karmanniak débutant
Karmanniak débutant


Messages : 10
Date d'inscription : 07/11/2007
Age : 39
Localisation : anould 88

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeSam 8 Déc 2007 - 10:57

que de boulot en perspective,
moi j'en vien a bout mais j'ai pas mal decourager.
j'espere que je reprendrai de plus belle.
mais elviscox54 a raison pense a resouder un peu , en plus je ne voie pas de renfort si??
bon courage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://karman885.tchatcheblog.com
Invité
Invité



Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 10 Déc 2007 - 9:18

Je vous remercie de vos encouragements.. et n'ayez crainte pour la solidité du KG. Il est monté sur un chassis adapté de 2 cv qui soulage tout de même les longerons....
Depuis une bonne semaine, la reconstruction a commencé.
Pratiquement toutes les toles de face avant (boites à air, contre aile, aile gauche, tours et bols de phare) ont été pointées pour vérifier les alignements et le jeu du capot avant. Les soudures définitives ne vont pas tardées, la pointeuse est chaude
Pas de photos pour l'instant car j'ai quelques problèmes avec mon APN

Mais cela fait vraiment plaisir de voir cette voiture reprendre l'allure d'un KG.
Revenir en haut Aller en bas
fred
Karmanniak débutant
Karmanniak débutant


Messages : 10
Date d'inscription : 07/11/2007
Age : 39
Localisation : anould 88

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 10 Déc 2007 - 11:15

que du bonheur quant on commence a resouder et que sa reprend forme

bien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://karman885.tchatcheblog.com
elviscox54
Administrateur
Administrateur
elviscox54

Messages : 2771
Date d'inscription : 15/10/2007
Age : 36
Localisation : Vallis-Elimberri

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeLun 10 Déc 2007 - 20:11

Vive les puzzles gandeur nature!!!

_________________
Restauration d'un KG 69 595471
Sans ESP la glisse est plus folle!!!!

Être visible c'est bien. Voir c'est mieux Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/elviscox54-t6.htm http://forumkarmannghia.forum-actif.net/presentation-de-vos-vehicules-f3/karmann-de-1959-d-origine-allemande-t22.htm
VDR
Administrateur
Administrateur
VDR

Messages : 6827
Date d'inscription : 15/10/2007
Age : 41
Localisation : Lorrifornia

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeMar 11 Déc 2007 - 7:29

ça c'est vraiment cool, c'est une bonne nouvelle!

_________________
FKG CREATOR - (O=i=O) - GSR MEMBER
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumkarmannghia.forum-actif.net/presentation-des-membres-f1/vdr-t15.htm http://forumkarmannghia.forum-actif.net
soldeli
Karmanniak débutant
Karmanniak débutant
soldeli

Messages : 25
Date d'inscription : 14/12/2007
Age : 40
Localisation : Besançon - Dans l'est

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeSam 15 Déc 2007 - 20:27

whaaouuu... bel exemple de courage .. et il en faut pour ton auto mais ca a l'air tres bien parti... vite vite les photos et bon courage surtout Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nova70
Karmanniak assidu
Karmanniak assidu
nova70

Messages : 123
Date d'inscription : 20/11/2007
Age : 52
Localisation : itteville 91760

Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitimeDim 16 Déc 2007 - 10:39

ho ! oui tres vite les photos pour me donner du courage

tres bon boulot félicitation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Restauration d'un KG 69 Empty
MessageSujet: Re: Restauration d'un KG 69   Restauration d'un KG 69 Icon_minitime

Revenir en haut Aller en bas

Restauration d'un KG 69
Revenir en haut
Page 1 sur 7Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» ma première restauration quand j'avais 19 ans (je suis aussi fan des grosses cylindrées americaines)
» Suite restauration U23...
» RESTAURATION RIDELLES ORIGINE
» conseil de restauration de z 1000 1978
» restauration de mon 404s113

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Karmann Ghia :: Membres :: Projets de restauration-
Sauter vers:
