MessageSujet: KG Cab US   KG Cab US Icon_minitimeDim 19 Juil 2009 - 22:16

La restauration à été entreprise il y a 1ans et demi, mise de coté pour le manque de place.

Voila quelles que photos :

KG Cab US 517710

KG Cab US 519110

KG Cab US 519210

Les nouveaux plancher on eté sablé métalisé :

KG Cab US 562410

KG Cab US 562610

Démontage et constat :

KG Cab US Img57910

KG Cab US Img58110

KG Cab US 607510

KG Cab US 585010

KG Cab US 585410

KG Cab US 585610

Les piéces achetées :

KG Cab US Img62610

KG Cab US Img62611

Le châssis :

KG Cab US Img62010

KG Cab US 637210

KG Cab US Img64210

KG Cab US Img64110

KG Cab US Img64111

KG Cab US Img64112

KG Cab US Img64113

KG Cab US Img64310

KG Cab US 226110

KG Cab US 235410

KG Cab US 235210

KG Cab US 235510

KG Cab US 235610

Depuis une semaine les travaux ont reprit sur la coque les photos demain.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeLun 20 Juil 2009 - 16:16

Bonjour à tous,

tu as du boulot aussi.
Le chassis est fini alors, s'est déjà sa.

Bye

Julien
Revenir en haut Aller en bas
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeLun 20 Juil 2009 - 21:10

Yes le châssis est fini.

Le rapatriment de la coque :

Merci à tous ceux qui mon donné un coup de main, perché depuis 1 ans et demi le pauvre.

KG Cab US 053410

KG Cab US 053710

KG Cab US Dyn10

KG Cab US Dyn010

KG Cab US 54710

KG Cab US 055310

On découvre la misère sur la face avant :

KG Cab US 057910

la face avant à eté changé, surement du à un choc :

KG Cab US 058410

KG Cab US 058110

Nettoyage Haute Pression pour retirer cette mousse qui a servit de cache misère :

KG Cab US 059810

KG Cab US 060110

Un constat réalisé aprés accquisition , le cabriolet c'est ouvert :

KG Cab US Im575210

KG Cab US Img57510

Une décision à dû être prise pour remédier au probleme...
Le remplacement des longerons sont en cours.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GHIA
Karmanniak suprême
Karmanniak suprême
GHIA

Messages : 3857
Date d'inscription : 16/10/2007

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 15:09

La suite, la suite, la suite !!!!!! bounce Very Happy
Petit cachotier Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 16:12

GHIA a écrit:
La suite, la suite, la suite !!!!!! bounce Very Happy
Petit cachotier Rolling Eyes
Laughing
La voici, on va me reprendre pour un malade ..... Very Happy

Vu l'écart aux portes j'ai prit la décision de le couper et de partir de zéro.

KG Cab US 266610

KG Cab US 267810

Posé comme il ne le saurait jamais Smile

KG Cab US 267010

KG Cab US 270210

Mise en place de la partie avant des longerons sur le châssis :

KG Cab US 000110

KG Cab US 000410

KG Cab US 001010

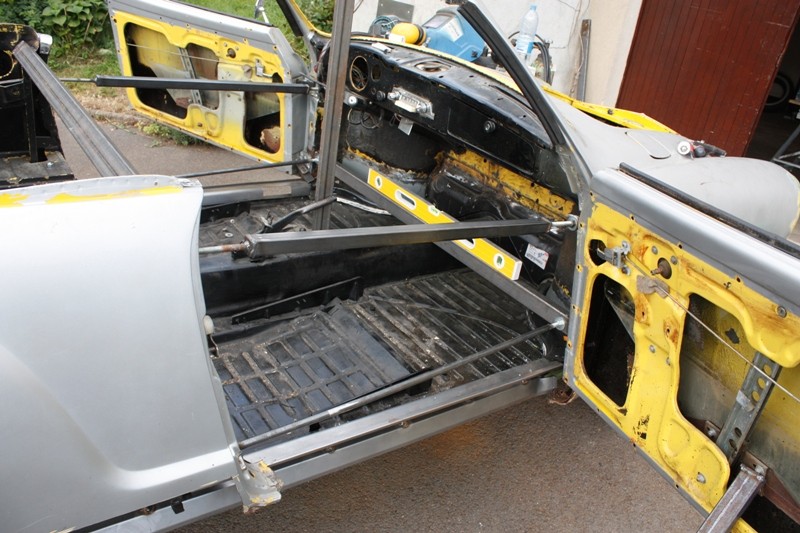

Mise en place des renforts :

KG Cab US 003810

KG Cab US 004010

KG Cab US 004510
KG Cab US 004810

KG Cab US 004910
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GHIA
Karmanniak suprême
Karmanniak suprême
GHIA

Messages : 3857
Date d'inscription : 16/10/2007

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 16:20

Ouais tu es un grand malade Very Happy, mais j'admire ton taf
Donc encore une fois bien

Sinon une petite question.
Il semble que tu as mis en place les supports en tube pour caler la partie avant de la coque après l'avoir découpé. Comment es tu sur que tu es bon et que la partie avant n'est pas trop ou assez incliné dans le sens avant arrière ?

KG Cab US 003810
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 16:30

Merci admirer mon Usuage abusif de la disqueuse Laughing .

J'ai reprit des côtes sur le coupé :

- Une de la poutre au rétroviseur intérieur sur la coque.
- les mesures aux extrémités en bas le longerons et en haut "coin" de par brise pour le coté gauche et droit.


Et vérification en diagonale pour être sur que l'ensemble soit bien d'équerre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yannouch122
Karmanniak à fond
Karmanniak à fond
yannouch122

Messages : 1023
Date d'inscription : 09/12/2007
Age : 39
Localisation : grenoble (isère)

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 17:17

il est malade
mais il bosse bien mais malade amen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
karmann17
Karmanniak à fond
Karmanniak à fond
karmann17

Messages : 1206
Date d'inscription : 16/10/2007
Age : 45
Localisation : la rochelle

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 18:02

vous me tuez les gars!!!

bien aargh amen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.flat4ever.com/karmann17/
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 18:06

Aujourd'hui du nouveau sur la partie arrière :

Constat de l'état des semblants de longerons :

KG Cab US 268510

Même le droit à nid de guêpe !!.

KG Cab US 269310

Sur le longerons j'ai une équerre supplémentaire elle servirait de renfort pour cabriolet ?
sur mon longerons de repro, je n'en ai pas.

KG Cab US 269710

KG Cab US 270010

KG Cab US 270510

KG Cab US 279110

KG Cab US 279210

KG Cab US 279710

Je décide de refaire la partie inférieur sans toucher à la tole de fixation (ce fixe sur la cornes du châssis), pour avoir un répere. elle sera changer une fois le cabriolet assemblé.

KG Cab US 278710

KG Cab US 280610

KG Cab US 281410

KG Cab US 281910

Nouvelle de tôle de repro, un ajustage doit etre réaliser pour suivre le loft de la contre aile :

KG Cab US 282510

KG Cab US 282910
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GHIA
Karmanniak suprême
Karmanniak suprême
GHIA

Messages : 3857
Date d'inscription : 16/10/2007

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 18:08

Si tu parle de la tole avec les trou, oui c'est un renfort spécial pour les cab. Elle existe en repro

KG Cab US 279110
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeJeu 23 Juil 2009 - 18:21

Non je ne parle pas celle la, cette petite pièces placé en dessous du trou de chauffage :
un cornière supplémentaire .

KG Cab US 2697bi10

Les renfort pour Cab je les ai, visible sur cette photo :

KG Cab US Img62611
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GHIA
Karmanniak suprême
Karmanniak suprême
GHIA

Messages : 3857
Date d'inscription : 16/10/2007

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeDim 26 Juil 2009 - 17:30

Des news !?! Rolling Eyes Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeDim 26 Juil 2009 - 20:40

GHIA a écrit:
Des news !?! Rolling Eyes Very Happy
Yes Rolling Eyes

j'ai besoin de tes connaissances voir en fin de poste d'avance merci.

Le 24 aout l'autre côté :

KG Cab US 283810

KG Cab US 283710

KG Cab US 284110

Le travail existant on laisse la vielle tole derrière :

KG Cab US 286110

j'ai posé la partie arrière :

KG Cab US 286410

KG Cab US 286510

Aujourd'hui modification des pièces de repro pour adapter au karmann :

KG Cab US 284510

KG Cab US 288110

KG Cab US 288410

Pose des portes et étude du gabari pour remettre de niveau :

KG Cab US 288710

KG Cab US 289210

KG Cab US 288810

j'ai un tuyau de retour "d'essence ?" qui démarre dans l'habitacle moteur et passe dans le creux du châssis et remonte dans le coffre avant :
à quoi sert-il ? il relier quoi ?

Désolé pour la photo elle est prise pendant la coque été sur le flanc.
KG Cab US 285410

Le tuyau passe dans la contre arrière et passe dan le U du châssis:

KG Cab US 284810

Le tuyaux sort au fond prét du ressort du coffre, la sangle métalique fixé sur la contre aile maintien une boite (enlever lors du démontage) et retourne au réservoir d'essence :

KG Cab US 285610

J'ai lu quel part que sur les exports il y avait un filtre à charbon es cela ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GHIA
Karmanniak suprême
Karmanniak suprême
GHIA

Messages : 3857
Date d'inscription : 16/10/2007

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeDim 26 Juil 2009 - 21:34

Oui sur les US il y a un filtre a charbon (carbon canister), mais je ne sais pas comment tout est raccordé avec la partie avant.
Ton tuyau fait bien partie de ce système
Le filtre a charbon est dans le coffre a droite du moteur et en arrière pour ton modèle, et il y a une boite d'expansion dans le coffre avant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeLun 27 Juil 2009 - 6:08

GHIA a écrit:
Oui sur les US il y a un filtre a charbon (carbon canister), mais je ne sais pas comment tout est raccordé avec la partie avant.
Ton tuyau fait bien partie de ce système
Le filtre a charbon est dans le coffre a droite du moteur et en arrière pour ton modèle, et il y a une boite d'expansion dans le coffre avant
D'accord Merci.
A quoi sert ce filtre ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeLun 27 Juil 2009 - 16:59

Bonjour à tous,

s'était pour absorber les vapeurs d'essence.
Et l'option est le M26.
Tient un petit schémas.

KG Cab US T1_25-20
Bye

Julien


Dernière édition par lamouche le Mer 29 Juil 2009 - 16:47, édité 1 fois
Revenir en haut Aller en bas
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeLun 27 Juil 2009 - 22:39

Merci bien Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMar 28 Juil 2009 - 15:42

Bonjour à tous,

pourrais tu me faire quelques photos de tes longerons dans tout les sens.
Histoire que j'en réalise aussi.

Bye

Julien
Revenir en haut Aller en bas
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMar 28 Juil 2009 - 20:20

Pas de probleme je te donnerais même les cotes sur un schéma je fais ca demain.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMar 28 Juil 2009 - 20:42

Bonjour à tous,

je te remerci d'avance.

Bye

Julien
Revenir en haut Aller en bas
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMar 28 Juil 2009 - 21:24

Je vais détailler le principe que j'ai décidé d'utiliser.
Réalisation des pattes de fixation :

KG Cab US 290510

KG Cab US 290710
Assemblage des Tirants :
KG Cab US 290910
La voiture est mise de niveau (pas évident pour ce baser)
KG Cab US 291410

KG Cab US 291510

KG Cab US 291210
(le cric sert juste à supporter la partie arrière avant de souder les pattes de fixation des tirants)

Mise en place de 2 tirants par porte :

KG Cab US 291710

KG Cab US 291910

KG Cab US 292211
J'effectuerais les réglages demain, je vais remettre des tirants en diagonales.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karmann08
Karmanniak mordu
Karmanniak mordu
Karmann08

Messages : 563
Date d'inscription : 02/02/2008
Age : 36
Localisation : Ardennes / Frontière Belge

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMer 29 Juil 2009 - 10:03

Cotes des longerons :

Je commence par la partie extérieur en rouge sur le schéma
(Le schema viens du forum)
KG Cab US Longer10

Voici les cotes que j'ai relevé la longueur est surcoté (sur mon Kg Coupé j'avais ajusté sur place).

KG Cab US Img110

Les photos, les longerons viennent d'allemagne :

KG Cab US 293010

KG Cab US 293110

KG Cab US 293210

KG Cab US 293310

KG Cab US 293410

KG Cab US 293610

Pour la partie intérieur voici quelles que photos :

KG Cab US 294110

KG Cab US 294310

Je n'est pas encore les cotes pour cette partie.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMer 29 Juil 2009 - 16:39

Bonjour à tous,

nikel pour les côtes de la partie intérieur.
Pour la côte 1600mm s'est avec la partie avant qui n'est pas pareil ou pas.

Bye

Julien
Revenir en haut Aller en bas
GHIA
Karmanniak suprême
Karmanniak suprême
GHIA

Messages : 3857
Date d'inscription : 16/10/2007

KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitimeMer 29 Juil 2009 - 18:36

Shocked super detail !!!!! Very Happy Very Happy
Allez continu comme ca j'adore ce post !!!!!!!

Détaille nous bien les phases avec beaucoup de photo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




KG Cab US Empty
MessageSujet: Re: KG Cab US   KG Cab US Icon_minitime

Revenir en haut Aller en bas

KG Cab US
Revenir en haut
Page 1 sur 13Aller à la page : 1, 2, 3 ... 11, 12, 13  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Karmann Ghia :: Membres :: Projets de restauration-
Sauter vers:
